中频逆变点焊机的优点在前面我们已经有非常详细的介绍，在和普通工频交流点焊机的对比上也把所有的不同点都写了出来，这一次我们来分析下中频逆变点焊机和普通点焊机的变压器有哪些不一样。
中频逆变点焊机的优点在前面我们已经有非常详细的介绍，在和普通工频交流点焊机的对比上也把所有的不同点都写了出来，这一次我们来分析下中频逆变点焊机和普通点焊机的变压器有哪些不一样。

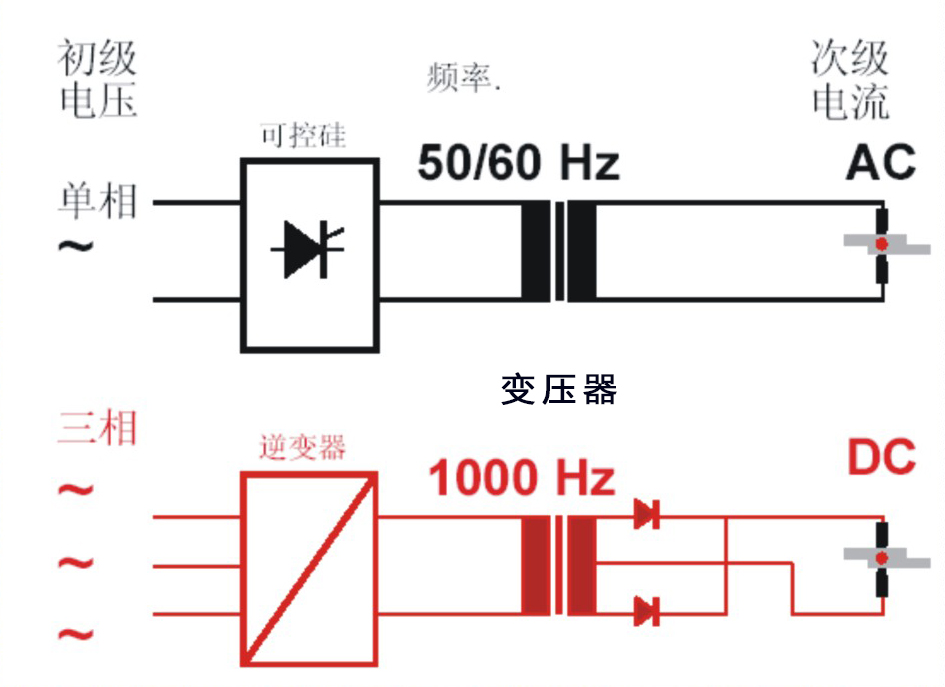

我们都知道中频逆变点焊机和普通点焊机最大的区别在于焊接电流的不同，中频逆变点焊机焊接电流首先经过逆变电路把50HZ的交流电逆变为1000HZ的直流电，经过焊接变压器后再到电极头进行焊接，如下图：
从上面我们可以看出中频逆变点焊机和普通点焊机的变压器经过的电流一个是50HZ左右的交流电，一个是1000HZ的直流电，所经过的电流不一对于变压器有哪些不一样的要求呢？
1、体积的变化，我们都知道变压器的频率和匝数是成反比的，变压器的感应电势公式为：E=4.44fNφ
式中：E--感应电势有效值
f--频率
N--匝数
φ--主磁通最大值
当频率高时，匝数、主磁通都可以少，当然铁芯也就可以小，自然体积小。由此可见，中频逆变点焊机在相同的容量下变压器会比普通的交流点焊机小不少。焊机整体自然也会跟着变小。
2、磁芯的变化，由于普通变压器和中频变压器的工作频率不同，变压器所用的铁芯不同，低频变压器也是我们常说的工频变压器，工作频率为50Hz，一般使用高导磁率的硅钢片铁芯。中频变压器因为磁场的频率很高至少在1000HZ以上，这时做为磁芯的硅钢片中会产生涡流(硅钢片中的小磁体转换速度跟不上)，所以高频变压器一般使用高频铁氧体磁芯，铁氧体磁芯是主要由铁(Fe)，锰(Mn)，和锌(Zn)3种金属元素组成，环形铁氧体磁芯由于没有气隙，且截面积一致，因此磁效应很高。非常适合高频电路。
以上两点就是中频逆变点焊机变压器和普通点焊机最大的区别，除此之外当电流频率变高后变压器发热量也会更大，需要更好的冷却散热措施，所以在中频逆变点焊机工作时一定要保证点焊的冷却水路正常运行。
